产品用途
应用于设备与水平线间的配线连接和集中点的互相端接
产品标准
ISO/IEC 11801、TIA/EIA-568.2-D、YD/T 926.3
产品特点
性能超过6类/E级信道规范的要求，频率可达250MHz，支持1000Mbps的网络传输速度；

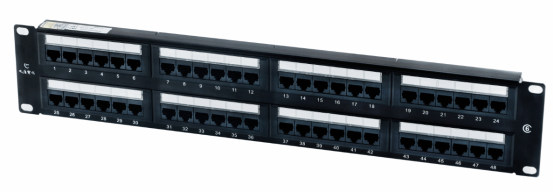

高度2U，19″标准机架，背部带有理线支撑架；
接触金针为磷青铜材质镀金，镀金层厚度大于50μ＂，插拔次数≥750次；
支持T568A和T568B两种配线模式；
产品特性
配线架本体
SPCC钢板喷上黑色粉末漆
？椴闹
符合UL94V-0
PIN
磷青铜C5210，t=0.3mm；先镀镍60μ＂，与相配合的水晶接头PIN接触表面，再镀金50μ＂
支架
PBT UL94V-0
PCB板
FR-4 厚度1.6mm
插拔寿命
≥750次
插拔力
插入力≤20N，拔出力≤20N，
IDC座
PC UL94V-0
线径
22～26AWG
IDC 端子
磷青铜C5191 ，t0.4mm，镀软镍100μ＂
使用寿命
≥200次
电气性能参数
绝缘阻抗
≥500MΩ
高压测试
1000V（AC)/60S
DC电流
1.5Amps
（STP）DC阻抗
≤100mΩ
（UTP）DC阻抗
≤200mΩ
接触阻抗
≤20mΩ
使用温度
-10℃～+60℃
储藏温度
-40℃～+68℃
相对湿度
10%~90%RH
