安防布线系统用电缆

发布时间：2024-06-28 作者：PP电子5金狮

安防布线系统用电缆

1、产品概述

   本产品适用于交流额定电压450/750V及以下动力、电器仪表及自动化装置 。

电缆额定工作电压为交流300/300、300/500V 。

电缆导体长期工作温度为70℃ 。

电缆敷设时的环境温度不得低于0℃，0℃以下时，必须采用适当的方式将电缆加热到0℃以上 。

软电缆安装时的最小弯曲半径为6D，屏蔽电线安装时最小弯曲半径为15D 。

2、执行标准

GB/T 5023.5-2008 额定电压450/750V及以下聚氯乙烯绝缘电缆  第5部分：软电缆（软线）

JB/T8734.3-2016 额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线  第3部分：连接用软电线和软电缆

JB/T8734.5-2016 额定电压450／750V及以下聚氯乙烯绝缘电缆电线和软线 第5部分：屏蔽电线

3、产品种类

型号名称及规格

产品名称

型号

电压等级

芯数

标称截面（mm2）





聚氯乙烯绝缘聚氯乙烯护套软电缆

60227 IEC 52(RVV)

300/300V

2-3

0.5-0.75

60227   IEC 53(RVV)

300/500V

2-5

0.75-2.5





RVV





300/500V

2

4-6

3-5

4

6

0.75-2.5

7-8

0.75-1.5

10-37

0.75-1

聚氯乙烯绝缘聚氯乙烯护套屏蔽软电缆

RVVP

300/300V

1-3

0.5-2.5

4-8

0.5-1.5

一般用途单芯软导体无护套电缆

60227 IEC 02(RV)

450/750V

1

1.5-16

60227 IEC 06(RV)

300/500V

1

0.5-1

铜芯聚氯乙烯绝缘绞型连接用软电缆

RVS

300/300V

2

0.5-6

注：可根据客户需求提供相应阻燃系列电缆，结构参数参照非阻燃系列



4、技术参数

60227 IEC 52(RVV) 300/300V

规格

导体种类

绝缘厚度标称值

护套厚度标称值

参考外径

20℃导体直流电阻

70℃最小绝缘电阻

mm

mm

mm

≤W/km

MΩ?KM

2*0.5

5

0.5

0.6

5.6

39.0

0.012

3*0.5

5

0.5

0.6

5.9

39.0

2*0.75

5

0.5

0.6

6.0

26.0

0.010

3*0.75

5

0.5

0.6

6.4

26.0

60227 IEC 53(RVV )  300/500V

规格

导体种类

绝缘厚度标称值

护套厚度标称值

参考外径

20℃导体直流电阻

70℃最小绝缘电阻

mm

mm

mm

≤W/km

MΩ?KM

2*0.75

5

0.6

0.8

6.9

26.0

0.011

3*0.75

5

0.6

0.8

7.3

26.0

4*0.75

5

0.6

0.8

7.9

26.0

5*0.75

5

0.6

0.9

8.8

26.0

2*1

5

0.6

0.8

7.1

19.5

0.010

3*1

5

0.6

0.8

7.5

19.5

4*1

5

0.6

0.9

8.3

19.5

5*1

5

0.6

0.9

9.1

19.5

2*1.5

5

0.7

0.8

8.1

13.3

0.010

3*1.5

5

0.7

0.9

8.8

13.3

4*1.5

5

0.7

1.0

9.7

13.3

5*1.5

5

0.7

1.1

10.8

13.3

2*2.5

5

0.8

1.0

9.7

7.98

0.009

3*2.5

5

0.8

1.1

10.5

7.98

4*2.5

5

0.8

1.1

11.4

7.98

5*2.5

5

0.8

1.2

12.6

7.98



RVV  300/500V

规格

导体种类

绝缘厚度标称值

护套厚度标称值

参考外径

20℃导体直流电阻

70℃最小绝缘电阻

mm

mm

mm

≤W/km

MΩ?KM

2*4

5

0.8

1.1

10.8

4.95

0.0079

2*6

5

0.8

1.1

12.4

3.30

0.0069

3*4

5

0.8

1.2

11.6

4.95

0.0079

4*4

5

0.8

1.2

12.7

4.95

0.0079

5*4

5

0.8

1.4

14.3

4.95

0.0079

6*0.75

5

0.4

0.8

8.0

26.0

0.011

7*0.75

5

0.4

0.8

8.0

26.0

0.011

8*0.75

5

0.4

1.0

9.0

26.0

0.011

6*1.5

5

0.7

1.1

11.6

13.3

0.011

7*1.5

5

0.7

1.1

11.6

13.3

0.011

8*1.5

5

0.7

1.2

12.7

13.3

0.011

6*2.5

5

0.8

1.2

13.6

7.98

0.0095

6*1

5

0.6

1.0

9.9

19.5

0.011

7*1

5

0.6

1.1

10.1

19.5

0.011

8*1

5

0.6

1.2

11.1

19.5

0.011

RVVP  300/300V

规格

导体种类

绝缘厚度标称值

护套厚度标称值

参考外径

20℃导体直流电阻

70℃最小绝缘电阻

mm

mm

mm

≤W/km

MΩ?KM

2*0.5

5

0.5

0.6

6.2

39.0

0.012

3*0.5

5

0.5

0.6

6.5

39.0

4*0.5

5

0.5

0.8

7.4

39.0

8*0.5

5

0.5

0.8

9.5

39.0

2*0.75

5

0.5

0.6

6.6

26.0

0.010

3*0.75

5

0.5

0.6

7.0

26.0

4*0.75

5

0.5

0.8

7.9

26.0

8*0.75

5

0.5

0.8

10.2

26.0

2*1

5

0.6

0.6

7.3

19.5

0.011

3*1

5

0.6

0.8

8.1

19.5

4*1

5

0.6

0.9

9.0

19.5

8*1

5

0.6

1.0

11.9

19.5

2*1.5

5

0.6

0.8

8.2

13.3

0.0094

3*1.5

5

0.6

0.8

8.8

13.3

4*1.5

5

0.6

0.9

9.8

13.3

8*1.5

5

0.6

1.0

12.9

13.3

60227 IEC 02(RV) 450/750V

规格

导体种类

绝缘厚度

标称值

参考外径mm

20℃导体直流电阻

70℃最小绝缘电阻

mm?

mm

下限

上限

≤W/km

MΩ?KM

1.5

5

0.7

3.80

3.40

13.3

0.010

2.5

5

0.8

3.40

4.10

7.98

0.009

4.0

5

0.8

3.90

4.80

4.95

0.007

6.0

5

0.8

4.40

5.30

3.30

0.006

10

5

1.0

5.70

6.80

1.91

0.0056

16

5

1.0

6.70

8.10

1.21

0.0046

60227 IEC 06(RV) 300/500V

规格

导体种类

绝缘厚度

标称值

参考外径mm

20℃导体直流电阻

70℃最小绝缘电阻

mm?

mm

下限

上限

≤W/km

MΩ?KM

0.5

5

0.6

2.10

2.50

39.0

0.013

0.75

5

0.6

2.20

2.70

26.0

0.011

1.0

5

0.6

2.40

2.80

19.5

0.010

RVS 300/300V

规格

导体种类

绝缘厚度标称值

平均外径上限

20℃导体直流电阻

70℃最小绝缘电阻

mm

mm

≤W/km

MΩ?KM

2*0.75

6

0.8

6.2

26.0

0.014

2*1

6

0.8

6.6

19.5

0.013

2*1.5

6

0.8

7.2

13.3

0.012

2*2.5

6

0.8

8.2

7.98

0.0095

2*4

6

0.8

9.5

4.95

0.0079

2*6

6

1.0

11.6

3.30

0.0081



5、主要性能指标

电气性能

电缆电压

2.0kv/5min，不击穿

70度最小绝缘电阻

满足标准规定

标志

标志内容检查

护套印字应包括：厂名、型号规格、额定电压

标志连续性检查

护套上≤550mm

标志耐擦性检查

印字应具有耐擦性

标志清晰度检查

印字字迹应清楚、完整

绝缘机械性能

老化前

抗张强度（中间值）

min：10.0N/mm2

断裂伸长率（中间值）

min：125%

老化前后抗张强度变化率

±20%

老化前后断裂伸长率变化率

±20%

护套机械性能

老化前

抗张强度（中间值）

min：10.0N/mm2

断裂伸长率（中间值）

min：125%

老化后

抗张强度（中间值）

min：10.0N/mm2

断裂伸长率（中间值）

min：125%

老化前后抗张强度变化率

±25%

老化前后断裂伸长率变化率

±25%

热失重（中间值）

max：2.0mg/cm2

热冲击

不开裂

低温拉伸（-15°）

min：20%

低温冲击（-15°）

不开裂

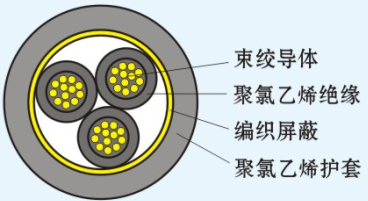

RVVP产品结构图









未标题-1









DD2BD53586635ADCC3C02BCDF23_4DA706FF_151A





07AF735F890711A8275DC4CA3C1_734F33EA_18E3

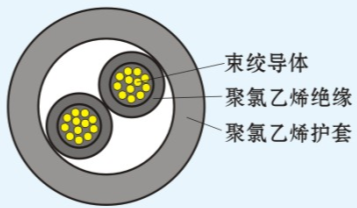

9A58C6AC2F4ADD857C0EE68AA3C_A30B9982_FFAFA6A5242B12F851AD8F7F56A705D_6AB9766E_FABC83A12C54EBF5F05827CAFDFBBC_7DC8FFB2_C25AB899AB9C445D7F6769EE2D71A5_3991A5F1_A0A                         RVV                                      RVVP































                     RV                                      RVS
